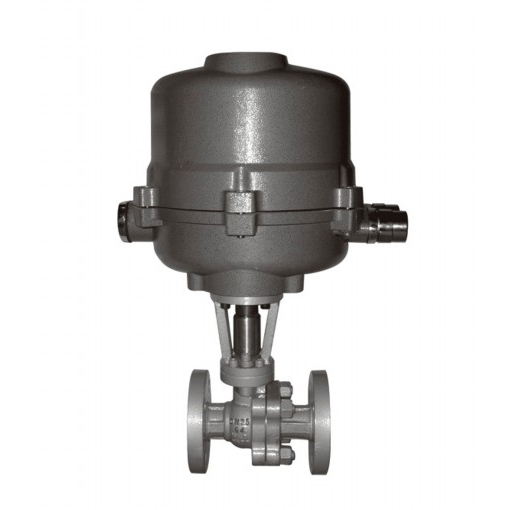

ZDRO電動O型切斷閥

關注次數：

型號：ZDRO

技術參數：

ZDRO系列電動0型切斷球閥由電動執行機構和0型球閥組成DN15~200為浮動球式，DN250~300為固定球式結構。該閥結構緊湊、體積小、重量輕、裝拆維修方便、流道通楊、流阻小、密封性能好。閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，使用壽命長。

概述
ZDRO系列電動0型切斷球閥由電動執行機構和0型球閥組成DN15~200為浮動球式，DN250~300為固定球式結構。
該閥結構緊湊、體積小、重量輕、裝拆維修方便、流道通楊、流阻小、密封性能好。閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，使用壽命長。
廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
技術參數和性能
閥體

型式	直通鑄造球型閥
公稱通徑	DN15、20、25、32、40、50、65、80、125、150、200、250、300
公稱壓力	PN1.6、2.5、4.0、6.4MPa
法蘭標準	JB/T79.1(2)-94、GB/T9113.1(2)-2000
材料	鑄鋼ZG（230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
上腳蓋	與閥體成一整體-45~400℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件

閥芯型式	球型閥芯
流量特性	快開特性
材料	鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2T）
額定行程	全開90°

執行機構

型式	3410R、PSQ、HQ電子式電動執行機構
輸入信號	1-5V·DC
電源電壓	220V/50HZ
環境溫度	-20~+70℃

閥體、閥內件標準材料組合及使用溫度范圍
R.TFE(F):二氧化鉬強化聚四氟乙烯
R.TFE(C):碳纖維強化聚四氟乙烯
HCr:鍍硬鉻
S.S:部分堆焊司太萊合金

閥體		ZG230-450、ZG1Cr18Ni9Ti			ZG1Cr18Ni12Mo2Ti
球芯	材料	304	304	304	316	316	316
球芯	處理	拋光	拋光	噴焊、拋光	拋光	拋光	噴焊、拋光
閥桿	材料	304	304	304	316	316	316
閥座	材料	R.TFE(F)	R.TFE(F)	304、316	R.TFE(F)	R.TFE(F)	316
閥座	處理	-	-	S.S	-	-	S.S
泄漏等級		VI	VI	IV	VI	VI	IV
使用溫度	2G3230-450	-5~+180	-5~+250	-5~+400	-5~+180	-5~+250	-5~+400
使用溫度	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	-45~+180	-45~+50	-45~+400	-45~+180	-45~+250	-45~+400

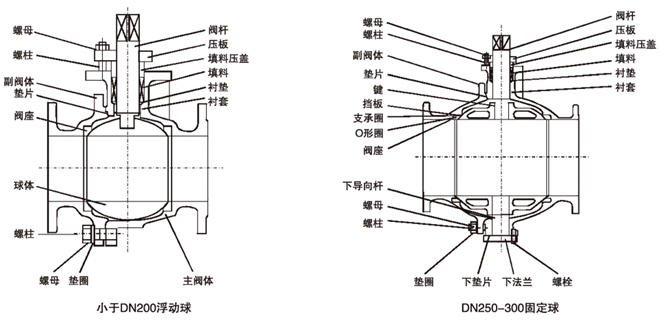

結構圖

執行機構配置、允許壓差

公稱通徑	15	20	25		40	50		65	80		100	125		150	200		250	300
執行機構	3410RSA-05			3410RSA-10			3410RSA-20			3410RSA-50			3410RSA-60			3410RSA--100
△P（100KPa）	64	64	64		64	64		64	64		63	58		34	17		15	12

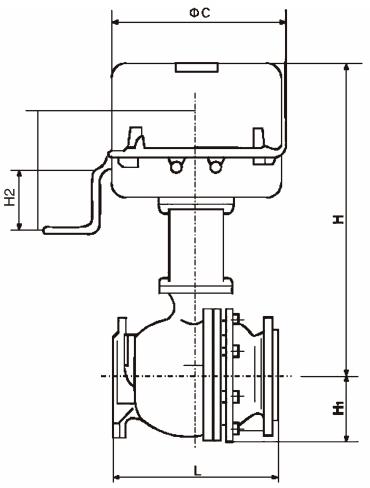

外形尺寸

單位：mm

公稱通徑	L		H	H1		ΦC	H2
公稱通徑	PN16	PN40	H	PN16	PN40	ΦC	H2
15	130	140	310	45	47.5	225	160
20	130	152	310	49	58.5	225	160
25	140	165	330	55	62.5	225	160
40	165	190	350	65	77.5	225	160
50	203	216	360	75	82.5	225	160
65	222	241	435	90	95	225	160
80	241	283	445	95	105	335	160
100	305	305	480	115	127.5	335	160
125	356	381	480	127	140	335	160
150	394	403	595	140	160	335	160
200	457	502	615	172.5	190	335	160
250	533	568	875	310	310	335	160
300	610	648	950	350	350	335	160

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數
1、公稱通徑、額定流量系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性)
3、閥作用形式(電-關式或電-開式）
4、流量特性
5、閥前、閥后壓力
6、閥體、閥芯材料
7、輸入信號
8、是否帶附件，說明附件型號，以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理；
3、禁銅處理；
4、特殊接口、配管；
5、真空條件下使用；
6、指定涂層顏色
7、特殊介質(氧氣、氯氣、氫氣)；
8、使用不銹鋼連接件；
三、若已經由設計單位選定我公司的產品型號，請按型號直接向我公司銷售部訂購。
請您盡量提供設計圖紙和詳細參數，由我們的廠家為您審核把關。
