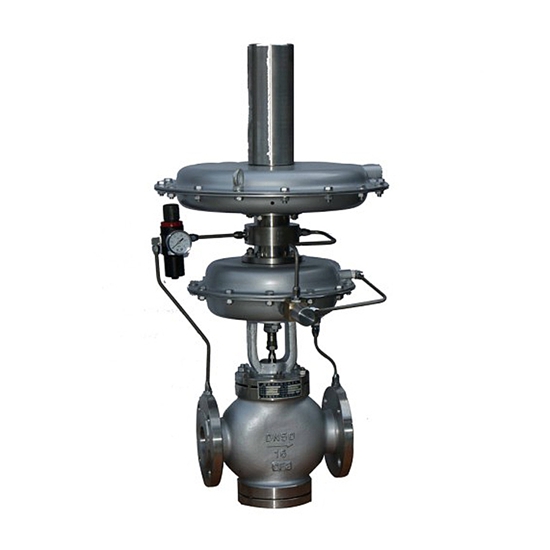

ZZYVP氮封閥

關注次數：

型號：ZZYVP

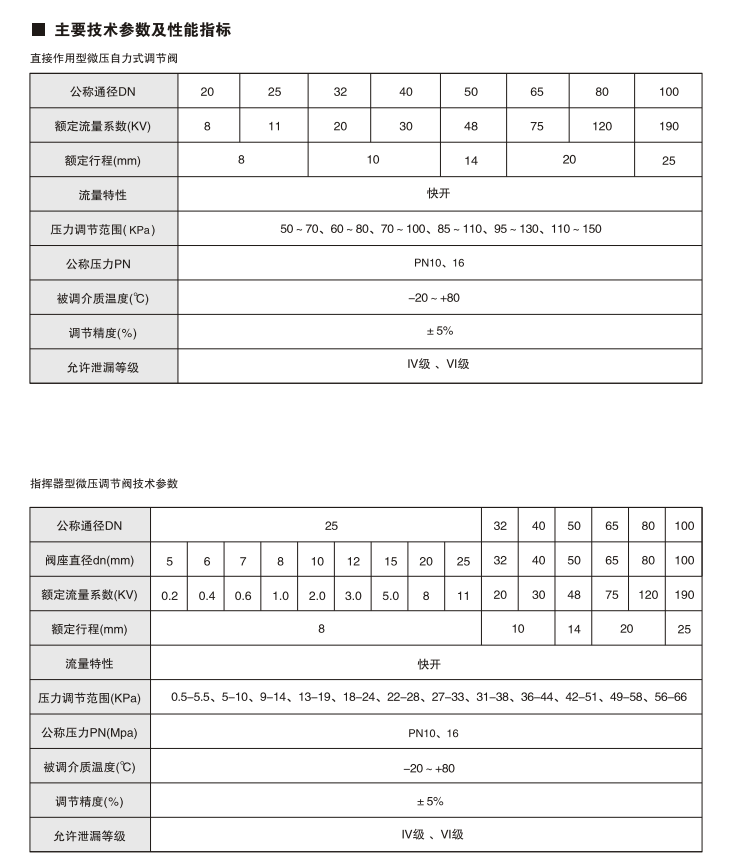

技術參數：

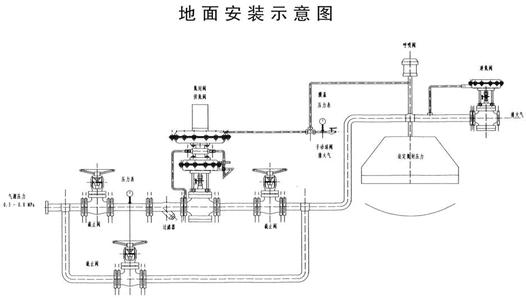

ZZYVP氮封裝置主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全氮封裝置由ZZDQ快速泄放閥及ZZV微壓調節閥兩大部分組成?？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。

ZZYVP氮封裝置主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全氮封裝置由ZZDQ快速泄放閥及ZZV微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。

特點

1、氮封裝置的供（泄）氮壓力設定方便，且可在連續生產的條件下進行；

2、氮氣壓力設定范圍廣，低至0.5Kpa（50mm.w.c）,高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。

3、調整：

（1）供氮壓力調整：在ZZV型微壓調節閥壓力調節范圍內選定一設定值如1Kpa（100mm.w.c）,通過調節調整螺絲2以改變彈簧3的預壓縮（拉伸）量來達到；

（2）泄氮壓力調整：在ZZDQ快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa（200mm.w.c）；

（3）呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。

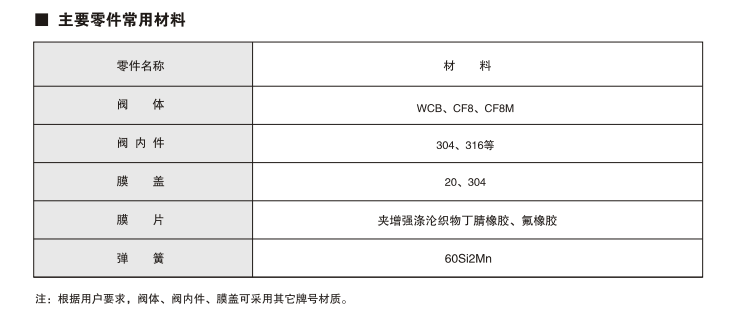

零件材料

零件名稱	材料
閥體	ZG230-450 ZG1Cr18 Ni9Ti
閥桿、閥芯、閥座	1Cr18 Ni9Ti
膜片	丁腈橡膠夾增強絳綸織物
彈簧	60Si2Mn
波紋管	1Cr18 Ni9Ti

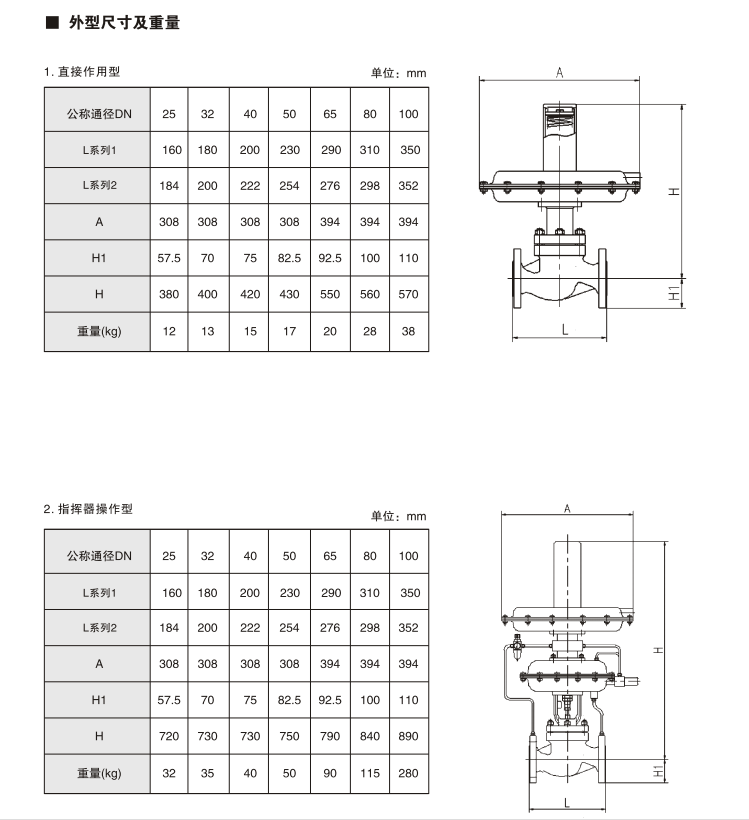

主要技術參數之外形尺寸介紹

公稱通徑DN	20	25	32	40	50	65	80	100
A	192			232		308
H	629	631	652	666	689	797	837	1050
L	150	160	180	200	230	290	310	350
G(Kg)	18	19	21	23	25	37	50	59

法蘭規格　　　　　　　　　　　　單位：mm

公稱通徑DN	20	25	32	40	50	65	80	100
D	105	115	140	150	165	185	200	220
D1	75	85	100	110	125	145	160	180
B	16		18		20		22
n-ф	4-14		4-18				8-18
f1×D2	2×56	3×65	3×76	3×84	3×99	3×118	3×132	3×156
